实木家具为什么会开裂？
而事实上，家具之所以会开裂有很多原因导致，要视具体情况来分析，不能一概而论：

1. 木质特性所致
只要是真正的木头所制作的家具，出现轻微的开裂是很正常的现象，而木质特性就是如此，不开裂的木头是不存在的。一般会细微开裂，但是不会炸裂，裂穿，稍微修补一下即可恢复美观。
2. 工艺不到位所致
实木材质一般情况下不能直接用来做家具，其板材在加工前必须经过干燥处理，这是避免实木家具开裂的重要步骤，现在有很多厂商，因为设备、成本等问题，没有进行严格的干燥处理，或者干燥后的陈放时间不足便用于生产。
3. 保养使用不当所致
即使在正常干燥处理的情况下，如果由于外界的原因也有可能导致开裂，例如在北方冬季气候寒冷，家家都有暖气，如果木制家具长时间靠近暖气烘烤，或者夏季不注意保养，在烈日下曝晒等，这样很容易导致木制家具爆裂，变形，从而影响木制家具的使用寿命。


实木家具开裂后如何处理？
实木家具只要经过正规严格的干燥处理，一般开裂的不会很明显，即使有开裂现象也是非常小的细缝，通常不会影响使用。
开裂不是很严重的话可以用砂纸在开裂处周围打磨，把打磨下来的细粉收集起来填埋在裂口处，用胶封住。

如果裂口处比较严重，就需要联系经销商派专业的家具维修师傅过去维修。

实木家具开裂变形的“元凶”
虽然造成实木家具开裂的原因是多方面的，而“干缩湿胀”的木性是导致家具变形开裂的“元凶”：当空气极度干燥时，家具会流失水分并收缩。相反，当湿度增加时，家具便会吸收水分微微膨胀。
1. 木材中的水份

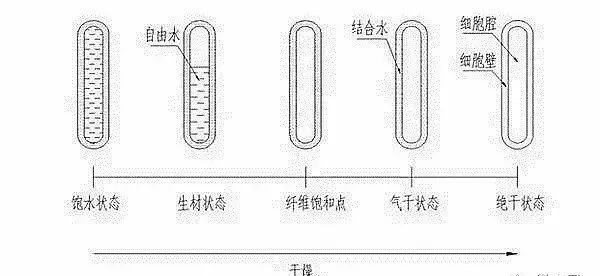

主要有三种，即自由水、吸附水和结合水。自由水是存在于木材细胞腔和细胞间隙中的水分，自由水的变化只与木材的表观密度、保存性、燃烧性、干燥性等有关；
吸附水是被吸附在细胞壁内细纤维间的水分，吸附水的变化是影响木材强度和胀缩变性的主要因素。结合水即为木材中的化合水，它在常温下不变化，故其对木材性质无影响。

当木材中无自由水，而细胞壁内吸附水达到饱和时，这时的木材含水率称为纤维饱和点，是木材性质发生变化的转折点。其数值因树种、温度以及测定方法的不同而有差异，通常以30%作为各个树种的含水率的平均值。
2. 什么是木材的含水率？

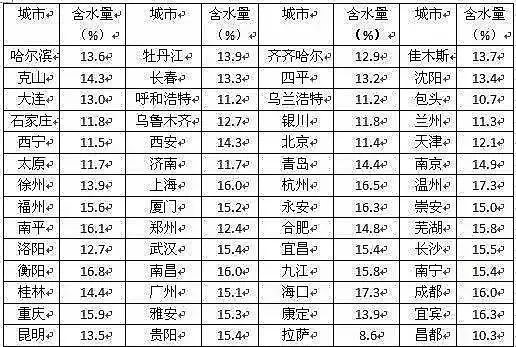

正常状态下的木材及其制品，都会有一定数量的水分。我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
含水率可以用全干木材的重量作为计算基准，算出的数值叫做绝对含水率，并简称为含水率(W，%)。计算公式：
W=(Gs-Ggo)/ Ggo×100%
其中：W—木材绝对含水率；
Gs—湿木材重量；
Ggoo—绝干材重量。
